话放放大器DIY制作全套图文教程-3元件选择

发布时间:2018-01-09   浏览过 次    作者:野狼音效网

简介:电路板部分用DALE电阻,波段开关原来打算用DALE,但后来还是改用威世飞利浦电阻,据说这个声音好点,其实我也听不出电阻对声音的区别。 317稳压部分,为了电...
电路板部分用DALE电阻,波段开关原来打算用DALE,但后来还是改用威世飞利浦电阻,据说这个声音好点,其实我也听不出电阻对声音的区别。

话放放大器DIY制作全套图文教程-3元件选择

317稳压部分,为了电压稳定,还尝试了飞利浦0.01%的低温漂电阻。而电容我就比较大杂烩了,常见的几个发烧品牌都混合着用。
2、输入输出变压器

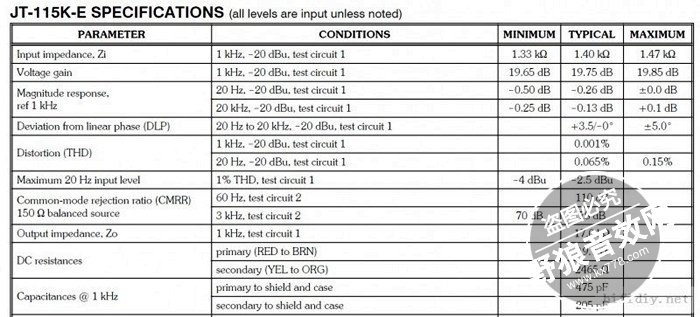

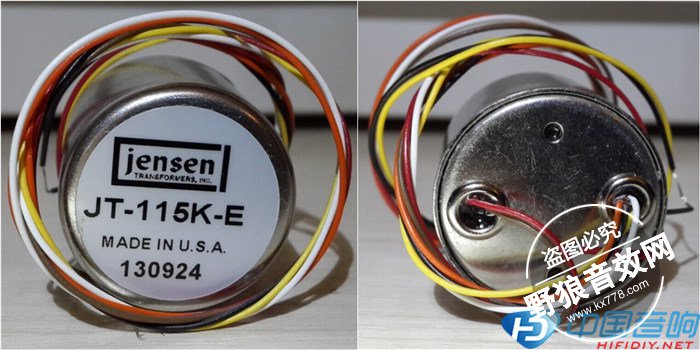

输入变压器使用JENSEN JE-115K-E,该变压器增益20dB,频响在正负3dB内是2.5Hz~90KHz,品质是非常不错的。

话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择

输入阻抗1.5K,匹配绝大部分专业录音的电容话筒的输出阻抗。输出阻抗17K,驱动力比较弱,不过对于分立运放上兆欧的输入阻抗来说,完全不是问题。

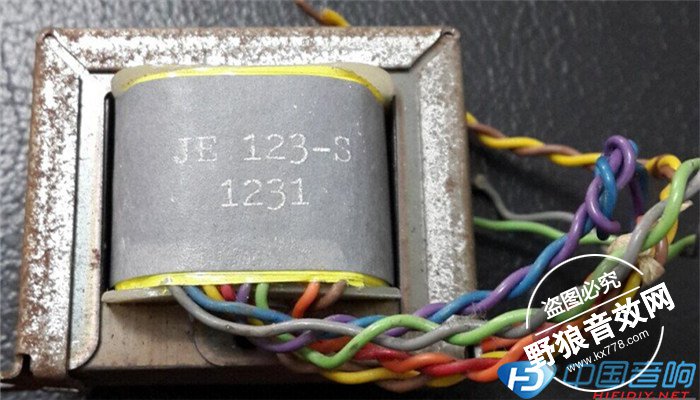

输出变压器本来也可选全新的在产型号,但总体一算下来成本太高了,所以选了二手货场流通较大的JE 123-S,一个70年代末的JENSEN老牛,实际性能也是不错的,也许味道还更适合我需要的复古感觉。这样一来,两只音频牛的花费控制在千元左右。

话放放大器DIY制作全套图文教程-3元件选择

话放放大器DIY制作全套图文教程-3元件选择

3、运放
没什么好说的,就是高仿国外的分立运放990.驱动力强,擅长高增益电路,JENSEN推荐用于推输出牛的运放。因为在设计这个话放之前,我用5534已经搭建过这样的电路,完全没问题,只是5534去推这个大个输出牛,是有些吃力的,声音较单薄。

话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择

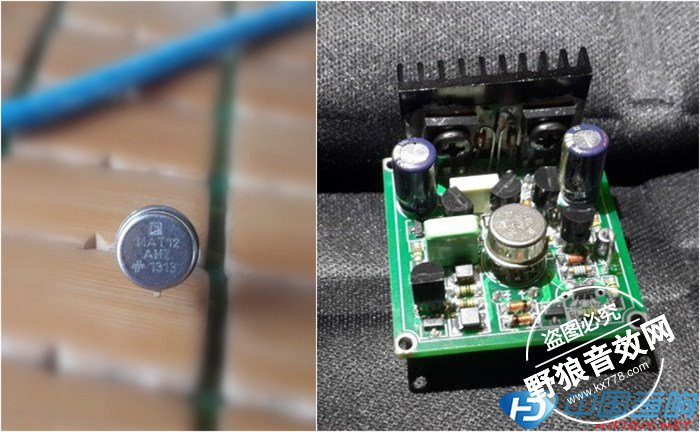

在制作过程中,由于朋友改进了第二版990,所以最后封箱前用了第二版,有提升。而我又用一颗MAT12金封的孪生管替换原来的MAT02。

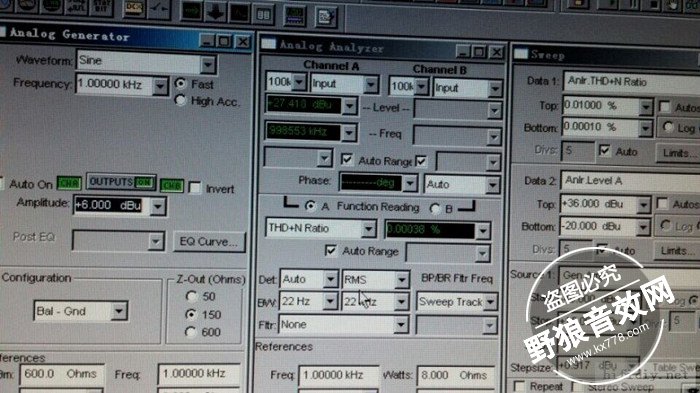

至于990的实际性能,当然是经过AP考验的,40dB下失真度还是很好。
4、变压器

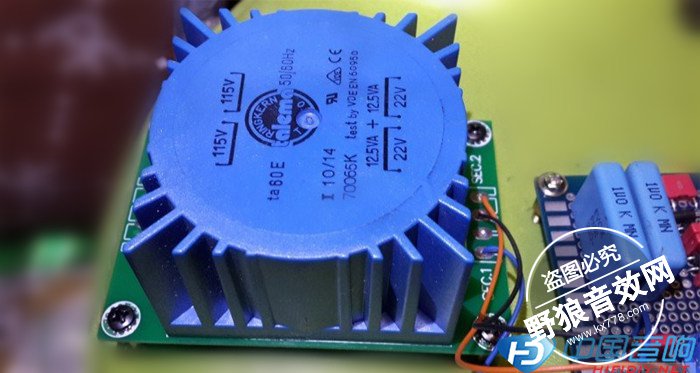

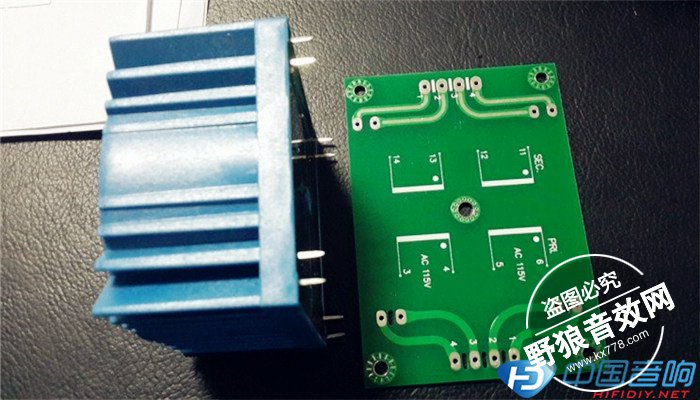

变压器选了25W的进口TALEMA变压器,性能不错,很多发烧机器都用。这里就不多做介绍了,相信玩音响DIY的朋友都认识。
话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择
电压为双22V,整流滤波后实测约有双32V直流。因为分立运放需要双24V直流供电。
5、三端稳压

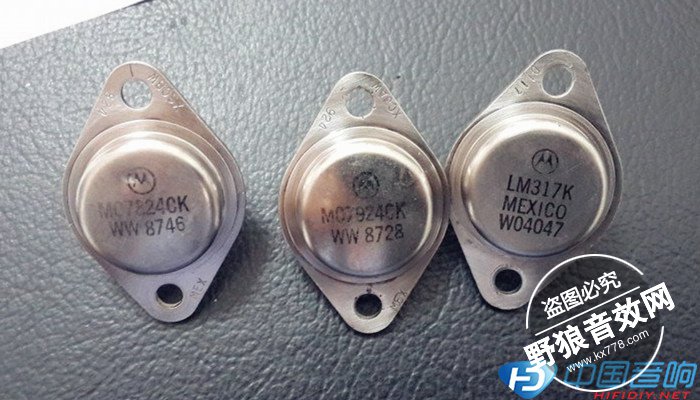

本来尝试了常用的塑封ST产7824、7924,但由于有8V的压差,加上供电电流大,按200ma供电计算,每只稳压管的功耗达到1.6W,不加散热的话是非常烫的,为了避免产生过多热噪音,废除上述方案。改用MOTO的金封三端稳压,加散热片后,理论稳压电流最大5A。
话放放大器DIY制作全套图文教程-3元件选择
幻象电源用的48V,本身只用3ma供电,但也用了金封LM317。不要小看这几ma,它为话筒内部电路供电,所以这个供电的品质同样影响话筒输出的音色。所以为了确保一个味道,全部用MOTO的同一系列金封管稳压管,无论电流需求多少。
[page]
6、电源尾座和保险丝

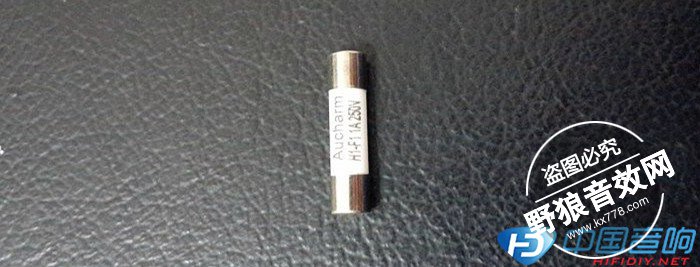

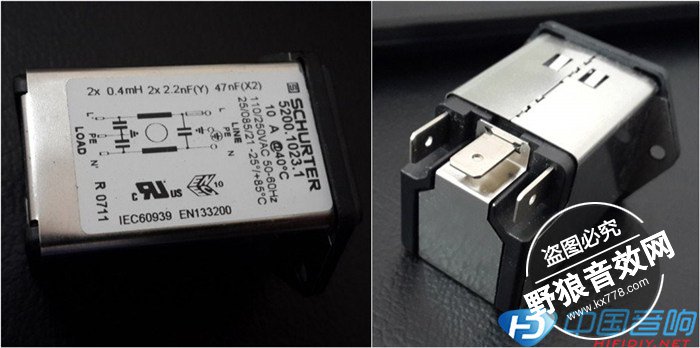

尾插使用的是SCHURTER的10A带滤波型号,保险丝为声韵纯银保险管1A型号。其实本人对电源要求不高,够用就好。
话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择
7、装机插座和线材
插座全线纽崔克银系列,没什么好说的,这是最低要求。机内用线均为特富龙的镀银屏蔽线和镀银电源线。

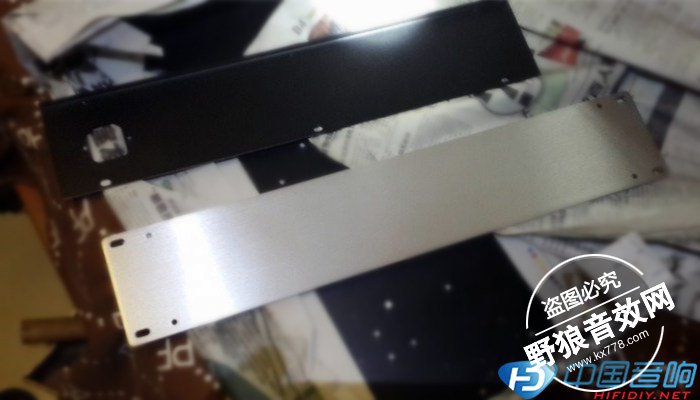

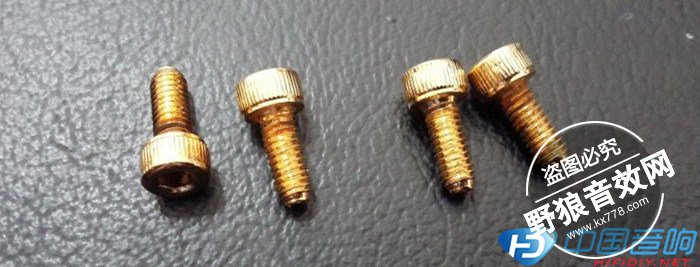

8、外壳选用2U机架式的,铝拉丝面板,铁机箱。面板的螺丝使用镀金螺丝。
话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择

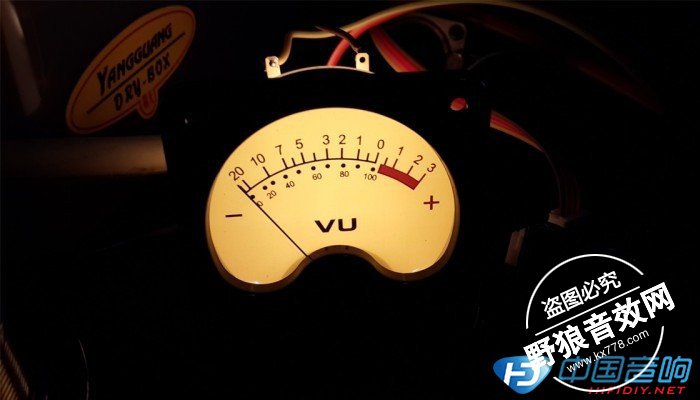

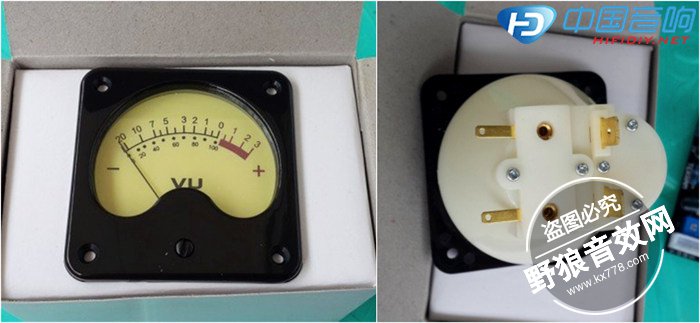

9、表头选用进口的暖光大UV表,据卖家介绍该表头是英国专业音响厂家的产品,连驱动板一起220多米,一起搞上。
话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择
话放放大器DIY制作全套图文教程-3元件选择
10、电源开关和功能开关全部使用日本进口的开关,无论手感做工都是上乘。我不止希望这个作品声音好,而且希望它本身就是一个艺术品。
11、机内线主要有信号线和电源线。我对电源线是最不讲究的,不过还是在220V部分的线路上使用了特富龙的镀银电源线。在涉及音频信号的地方仍然用特富龙的镀银屏蔽线。

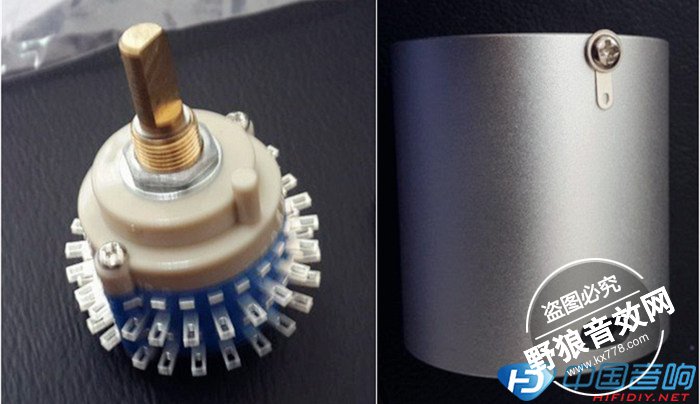

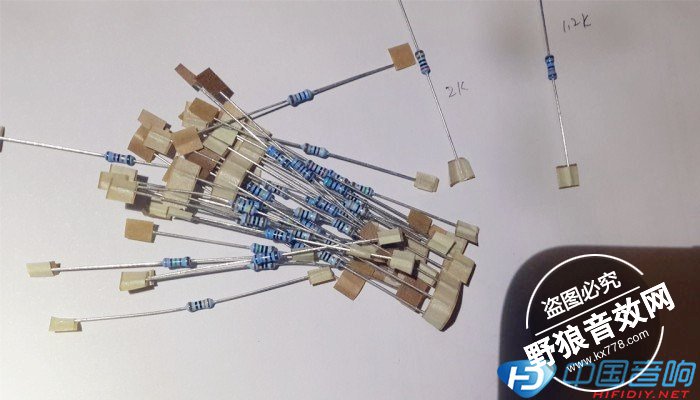

12、增益调节使用台湾产24段波段开关,用威世飞利浦电阻自己制作,并加上配套的全铝屏蔽罩。
话放放大器DIY制作全套图文教程-3元件选择
13、增益旋钮
话放放大器DIY制作全套图文教程-3元件选择

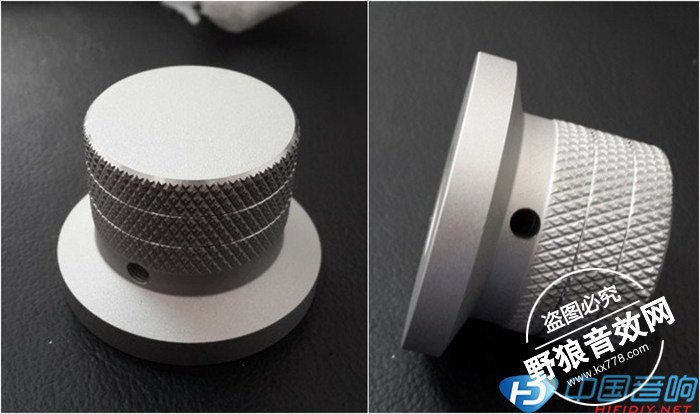

旋钮需要够大,手感够舒服,最后选择了这个大尺寸的磨砂纯铝旋钮。

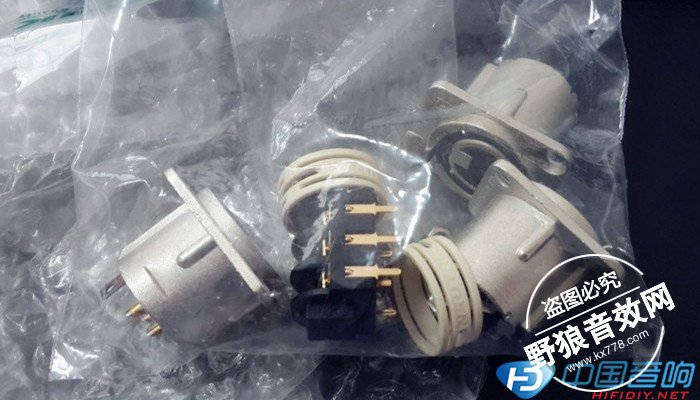

14、插头插座
话放放大器DIY制作全套图文教程-3元件选择

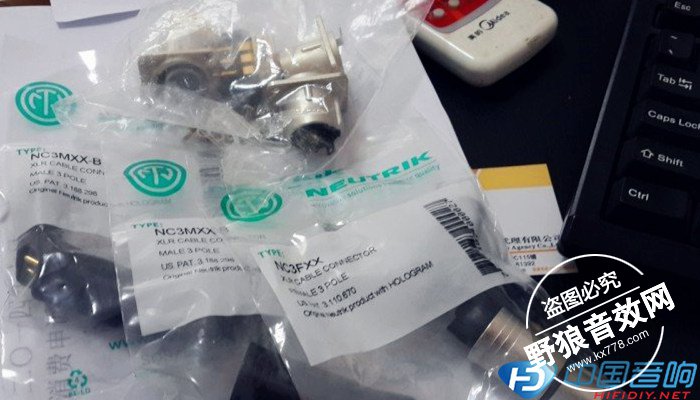

全线纽崔克
话放放大器DIY制作全套图文教程-3元件选择
