【罗兰声卡】UA UA-M10 USB声卡测评

UA系列是罗兰比较有名的一个音频接口系列，趁着名声正旺，罗兰又推出了Mobile UA系列，目前只有UA-M10这么一款。所谓音频接口，是专业级声卡的另外一种叫法，更多强调的是I/O性能，几进几出这样的标注。Mobile UA 也被称为USB 音频界面，但它只是纯输出设备，简单说，它没有录音功能，只有模拟信号的播放功能。不管用什么称呼，我们这儿都将之归类到USB声卡，这种功能简单的设备，其实很符合声卡发烧友的口味。




样机来源：网友送测
样机类型：市售量产版
是否商业关系：否

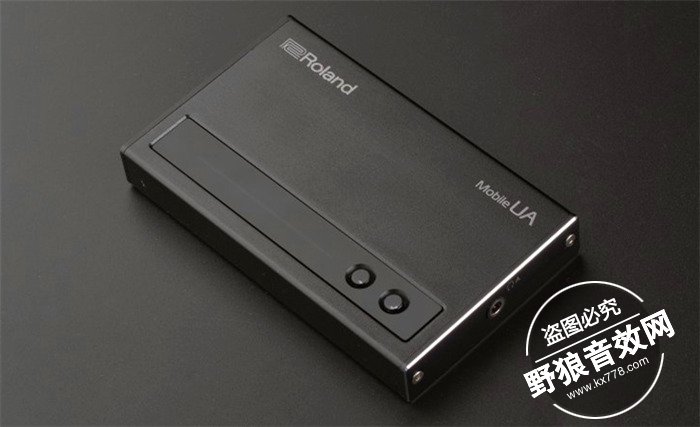

UA-M10的体积108.2×65×16毫米，重量300克，比2.5英寸移动硬盘盒小一圈，供电也不麻烦，从USB取电，500毫安电流即可，并不需要额外的电源支持。便携性不是问题。
外壳采用铝合金型材，表面喷砂处理，两头铝合金版封堵形成盒子，这种结构非常容易拆解。壳体上没太多按钮，只有两个音量控制键，两头各有一个3.5毫米的插口，一个耳机输出，一个是耳机和线性输出共用，另外还有一个Micro B的USB口，这是用于取电和数据连接的。

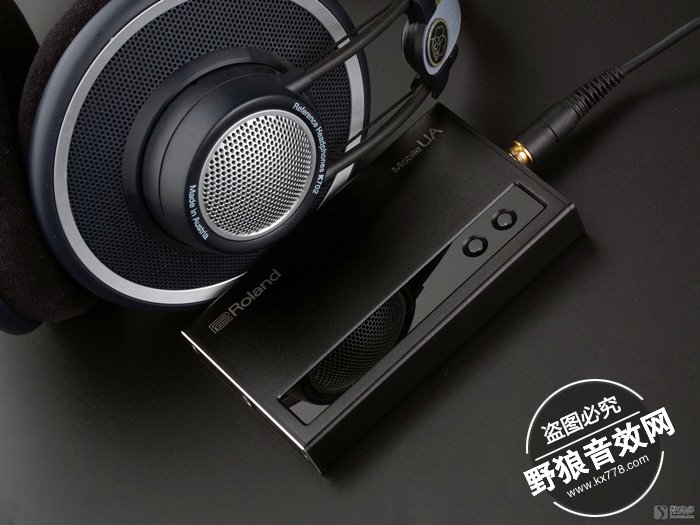

罗兰 Roland Mobile UA UA-M10 USB 声卡

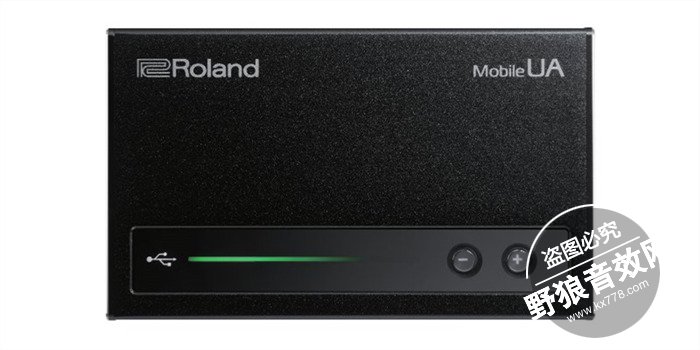

在壳体上方，有一条长条的开窗，工作状态时，USB状态符号会亮起，随着播放音乐信号的变化或者调节音量时，电平指示器也会亮起，指示灯的颜色变化和专业设备上指示完全一样， -6dB到顶值时会呈现绿色到红色的变化，看上去很专业。

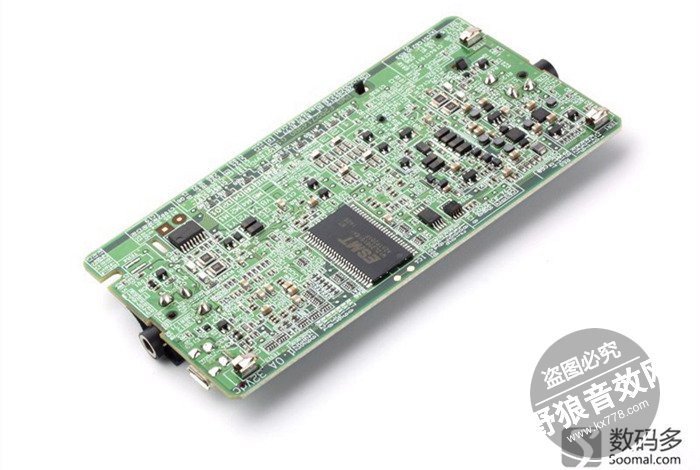

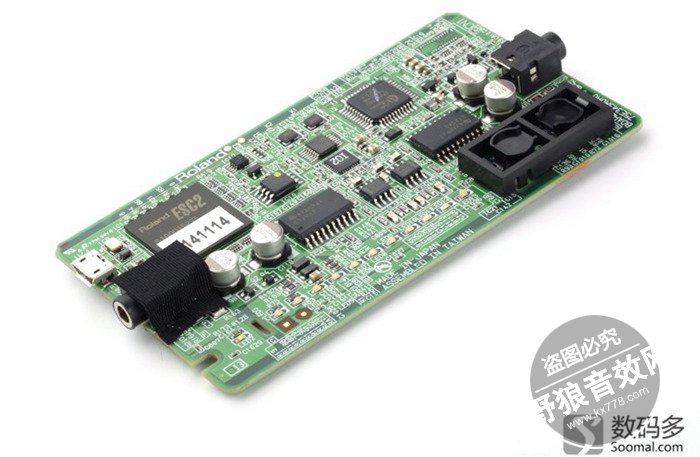

声卡主板

 声卡主板背面

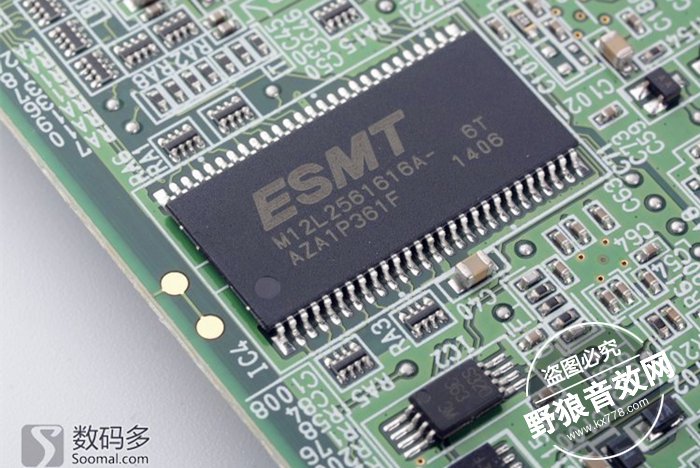

ESMT M12L2561616A 内存芯片

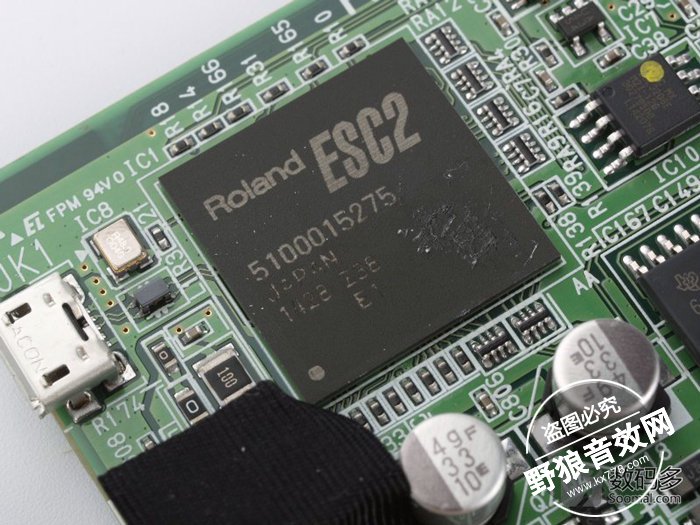

Roland ESC2 USB音频控制器

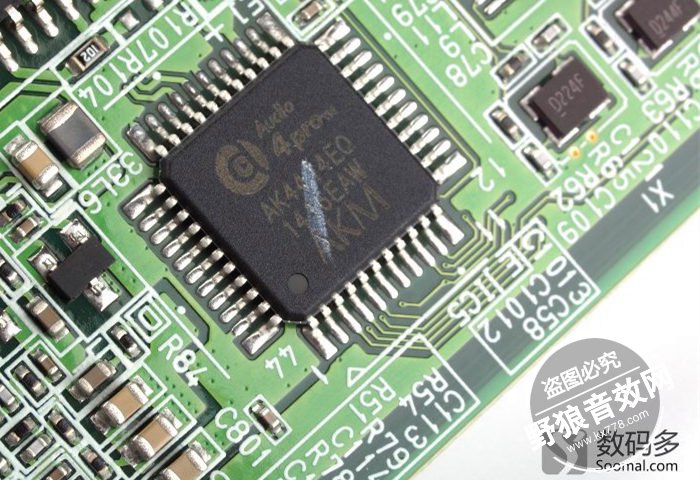

AKM AK4414 DAC芯片
基于TI TPA6120的耳机放大器电路
拆解后看到关键的元器件。USB 音频控制器是罗兰自家的ESC2，包含了USB控制、音频I/O控制，还曾经是用于罗兰的某些电子乐器当中。综合搜索来的一些资料，这颗芯片很有可能是FPGA。
根据官网的介绍，其采用了S1LKi音频引擎，这是一种类似于DSD中的1-bit DA转换的技术[Delta-Sigma Modulation]，具有这种功能的DSP并不多见，这不是花瓶，而是实实在在的技术。DAC芯片AKM AK4414，这是一颗4声道DAC，信噪比比较高120dB，比较高采样规格为216kHz、32bit。支持DSD。
耳机放大器部分则基于常见的TI TPA6120。在主板上还能看到电平指示器的LED灯珠阵列，这在声卡设计中并不多见，这是一个提升使用体验的设计，看着音乐和电平指示器同步跳动时就会有一种莫名的舒适感，国内厂商可以学习之。

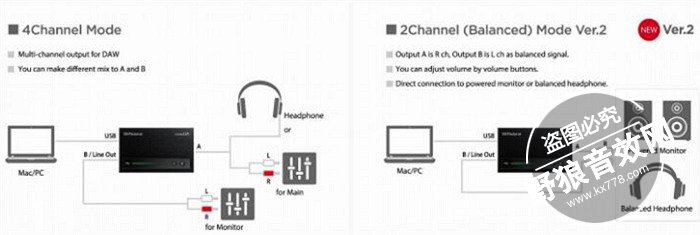

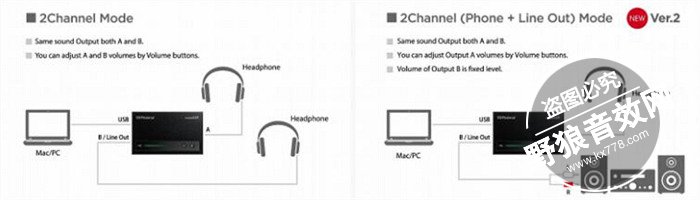

罗兰 Roland Mobile UA UA-M10 USB 声卡-不同的接驳方法

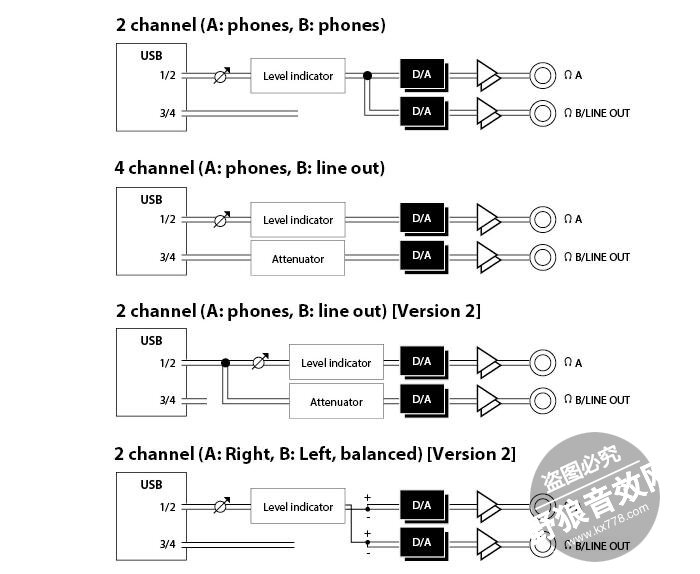

罗兰 Roland Mobile UA UA-M10 USB 声卡-不同的接驳方法对于的路由

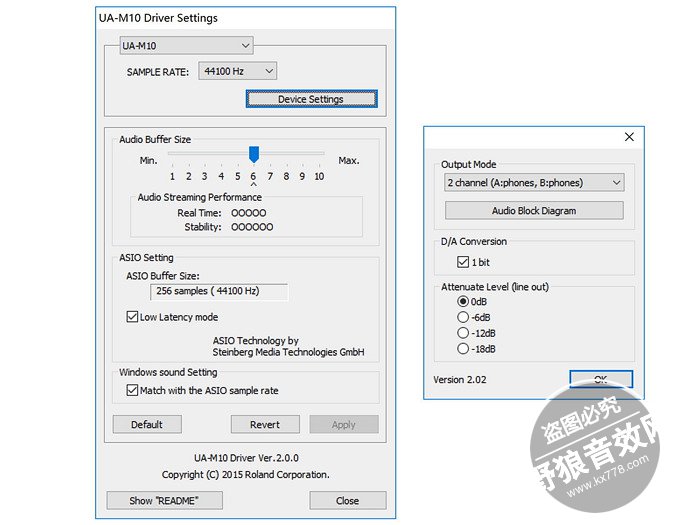

驱动界面和设置
UA-M10支持Windows和MAC设备，Windows 10下可以即插即用，驱动程序已由系统集成，其他系统需要额外安装驱动。作为一款专业厂商旗下的产品，支持ASIO也是必须的。
相比一般的声卡，它的玩法有些不一样，它可以通过驱动程序控制输出路径，实现4种接驳模式。分别是双耳机、耳机和音箱、主设备和监听、平衡输出。
这也的设定还是满足硬件监听和多人监听的需求，应用场景大概是：拿着笔记本和UA-M10展示混音效果。作为家用的话，这些设定也派得上用场。例如双耳机模式，它并不是简单的并出一个口，而是走了一个单独的放大器通道。
从硬件到软件，UA-M10确实显示了来自专业厂商不一样的理念，所以，相当值得期待。
