ESI U168XT 24bit外置声卡插口功能介绍

ESI U168 XT是适用于Mac和PC的USB 2.0高速音频接口，通过提供更好的性能来获得更好的效 果，将USB音频技术带入新的水平。该设备提供不少于16个输入通道和8个可同时使用的输出通道。 24-bit / 96kHz解决方案不仅 提供平衡的1/4”TRS线路连接器，前面板还包括4个集成前置放大器的XLR话筒输入（带 +48V幻象电源），2个可连接电吉他的Hi-Z乐器输入以及同轴数字S/PDIF输入和输出，前面 板还有两个独立的耳机输出，一个集成的监听混音器。外部键盘、合成器和声音模块可以通 过后面板的MIDI输入和输出连接。

ESI U168 XT提供基于EWDM和DirectWIRE技术的快速高性能低延迟驱动程序，支持PC和Mac的 比较新WDM、ASIO 2.0和CoreAudio技术，可以满足当前所有所有当前标准音频应用程序的专 业用途。 所有这一切使外观时尚的U168 XT音频接口将专业应用的USB音频提升到一个新的水平。

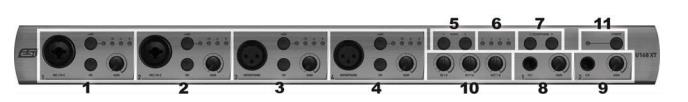

1.1 简介 U168 XT的前面板具有以下主要功能：

1. 话筒和Hi-Z乐器输入通道1 使用XLR/TRS多用康宝接口，使用此接口可连接动圈、电容 话筒或电吉他。旁边是ON开关，在按下时使用此输入；当不按下时，将使用本机后面 板对应的线路输入。使用增益旋钮可以控制其上方的LED指示的输入电平。如果使用电 容话筒，+48V开关可以提供幻象供电。当启用此功能时，其旁边的LED将会显示。请注 意，话筒应使用XLR接口。

2. 话筒和Hi-Z乐器输入通道2 使用XLR/TRS多用康宝接口，使用此接口可连接动圈、电容 话筒或电吉他。旁边是ON开关，在按下时使用此输入；当不按下时，将使用本机后面 板对应的线路输入。使用增益旋钮可以控制其上方的LED指示的输入电平。如果使用电 容话筒，+48V开关可以提供幻象供电。当启用此功能时，其旁边的LED将会显示。请注 意，话筒应使用XLR接口。

3. 话筒输入通道3 使用XLR接口，使用此接口可连接动圈、电容话筒。旁边是ON开关，在 按下时使用此输入；当不按下时，将使用本机后面板对应的线路输入。使用增益旋钮可 以控制其上方的LED指示的输入电平。如果使用

4. 话筒输入通道4 使用XLR接口，使用此接口可连接动圈、电容话筒。旁边是ON开关，在 按下时使用此输入；当不按下时，将使用本机后面板对应的线路输入。使用增益旋钮可 以控制其上方的LED指示的输入电平。如果使用电容话筒，+48V开关可以提供幻象供电 。当启用此功能时，其旁边的LED将会显示。

5. MONO 1 开关 允许您为输入通道1和2创建混合信号到一对立体声信号（即输入通道1转 到通道2，输入通道2转到通道1），用于监听混音。同样，MONO 2 开关允许您为输入 通道3和4创建混合信号到一对立体声信号（即输入通道3转到通道4，输入通道4转到通 道3），用于监听混音。这样可以确保在监听时您不会只在左侧或右侧扬声器听到话筒 或吉他的输入信号。

6. 输入选择LED，显示输入通道1至4的物理输入的选择。当相应的LED亮起时，说明前面 板的输入被使用；当LED熄灭时，说明在使用后面板对应的线路输入。

7. 耳机信号选择开关，允许您指定两个耳机输出各自的信号是来自输出通道1/2（开关关闭 ），或是内建监听混音器的混合输出（开关打开）。

8. 第1耳机输出 使用1/4"TRS接口，用它连接一部耳机，并用旁边的旋钮控制音量/增益。 9. 第2耳机输出 使用1/4"TRS接口，用它连接另一部耳机并用旁边的旋钮控制音量/增益。

10. 监听混音器，这三个增益旋钮允许您控制U168 XT的内建监听混音器。首次个旋钮控制 输入通道1至8的音量，第二个旋钮控制输入通道9至16的音量，最后一个旋钮控制输出 通道1至8的音量。混合信号可通过耳机输出（当选择时）和后面板的混音输出获得。

11. 电源开关/ LED，可以打开和关闭U168 XT。打开时，旁边的LED显示状态



12. MIDI输入和输出接口，连接MIDI设备，如键盘、合成器、声音增强模块等。

13. 12V直流电源接口，连接附带的直流电源。U168 XT需要此电源支持才能正常使用。

14. USB接口，使用随附的USB电缆连接到计算机。

15. S/PDIF数字输入和输出，这两个RCA接口为S/PDIF信号提供同轴数字连接选项。可用于替代模拟输入通道15/16（可由软件在控制面板中切换），输出提供来自输出通道 1/2的回放信号。

16. 如果需要，这将您的设备连接到标准的笔记本电脑锁接口，防止其被盗。

17. 混合输出，为U168 XT的内建监听混音器提供用于立体声主混音信号的平衡/不平衡 1/4”TRS接口。如果您选择使用内建混音器，此接口通常连接到工作室监听音箱。

18. 线路输出通道1至8，这些平衡/不平衡1/4”TRS接口提供U168 XT的独立模拟输出信号。 如果不使用内建混音器，则通常将输出1/2连接到工作室监听音箱。

19. 线路输入通道1至16，这些平衡/不平衡1/4”TRS连接器用于输入多达16个同时可用的模拟 线路信号。输入通道5至16始终作为线路输入信号提供。而通道1至4，您可以使用U168 XT前面板上的开关进行选择前面板上的输入或后面板的这些输入。
