话放放大器DIY制作全套图文教程-2基本电路结构和思路

发布时间:2018-01-09      浏览过 次       作者:野狼音频网

文章摘要:1、话放电路部分: 为了实现密度感和中频的厚度,决定输入输出都使用音频变压器。而放大部分,一般话放由于增益高,如果用运放,则至少要两级放大,最后为了增强驱...

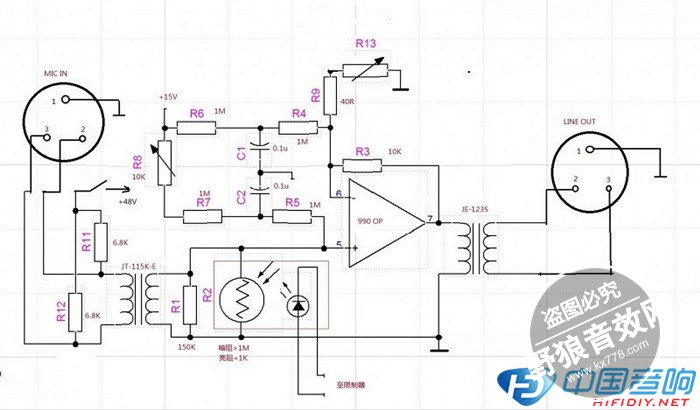

1、话放电路部分:为了实现密度感和中频的厚度,决定输入输出都使用音频变压器。而放大部分,一般话放由于增益高,如果用运放,则至少要两级放大,最后为了增强驱动力还需要一级做电流放大,总共需要三级。这样,信号走线就比较长了,对音质产生不必要的影响,尤其是失真度和信噪比。因此,这个话放的设计,仅有一级放大,没错,就一级,使用DIY的990分立运放。

话放放大器DIY制作全套图文教程-2基本电路结构和思路

这一级增益不需要66dB,否则那失真度也会很难看,只要比较大能放大46dB即可(正常使用环境中大约只工作在20dB增益左右),而另外20dB交给输入变压器完成。由于分立运放是大电流输出运放,所以也无需再做一级电流放大了,直接驱动输出牛,而且驱动力要远高于普通运放。

2、限制器部分:为了控制话放的输出电平,以至于输出的模拟信号不要过高,导致进入AD转换器削波,设置了限制器电路。
该电路取样至输出端,经过全波整流之后进行比较,超过一定的值,运放就会输出点亮LED。而LED会使正对着的光敏电阻阻值急剧下降,而光敏电阻是并联在输入牛的输出端与对地之间,当阻值下降到50K以内时,由于牛的输出阻抗很高,驱动力很弱,等于话放部分的输入阻抗立即变小,控制了输入的电平,自然输出电平也会降低。
这样的限制器有个好处,就是音频信号不会经过任何多余的器件串联,限制器只是增加输入牛的“负担”而已
3
、电源部分
:用一只双22V交流输出的25W变压器。采用快恢复整流二极管整流后,用7824、7924稳压成正负24V直流给话放部分其中一颗运放供电。另一部分,通过2只电解电容隔离以后单独整流滤波,成为63V左右的单直流,再通过LM317稳压成48V作为话筒的幻象电源。

4、电平指示部分:用成品的表头驱动板和表头,这个无过多的介绍。
三个部分的电源分三个变压器供电,互不干扰。
