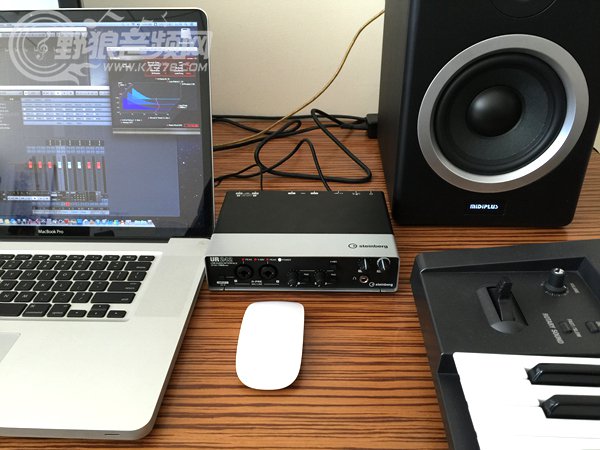

图18：笔记本、声卡、琴，一个工作室构建完毕
接下来一起看一下UR242的拆解图。如图19至30所示，一目了然，就不多码字了。
大家看下吧，应该说做工是相当的不错。由于UR242带有DSP效果，因此其电路板
上除了常见的电源和运放之外还有一些相关的数字编程芯片。

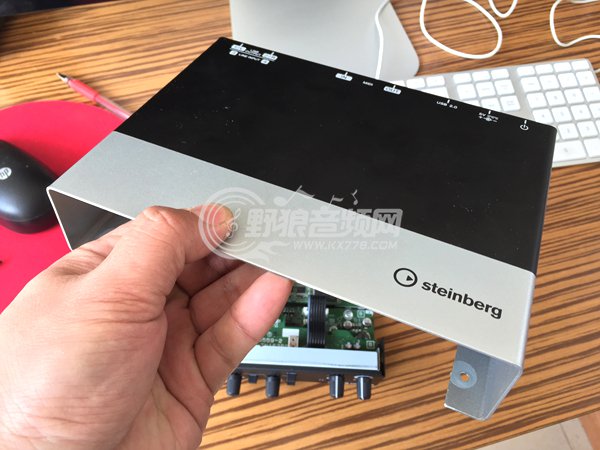

图19：非常坚固的金属外壳，但并不会太沉重。金属壳可以屏蔽干扰，让音质更纯净

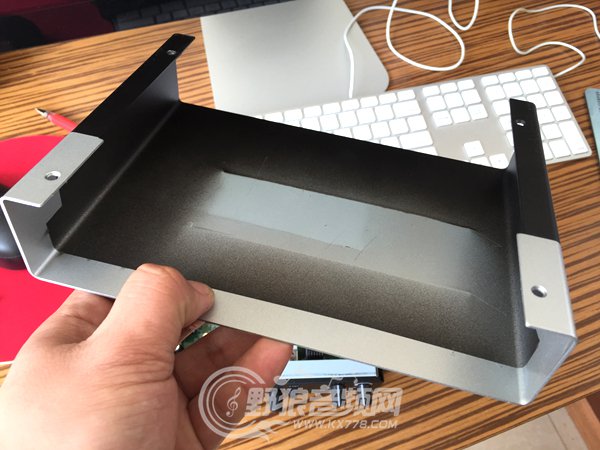

图20：金属外壳的内壁上还有一层黑色的涂层，可能是起屏蔽或散热的作用

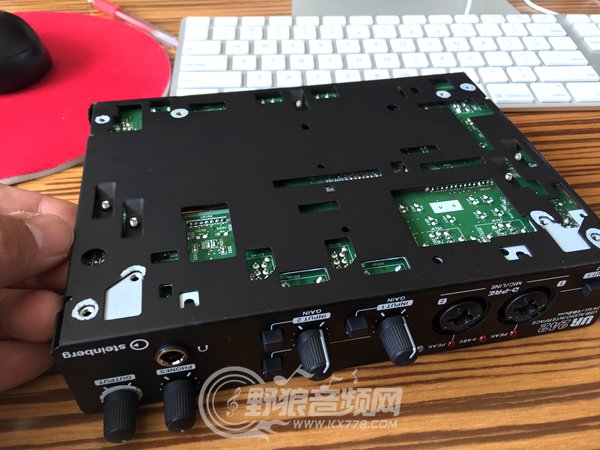

图21：去除外壳后，里边还有金属内壳，做工真的是很不错

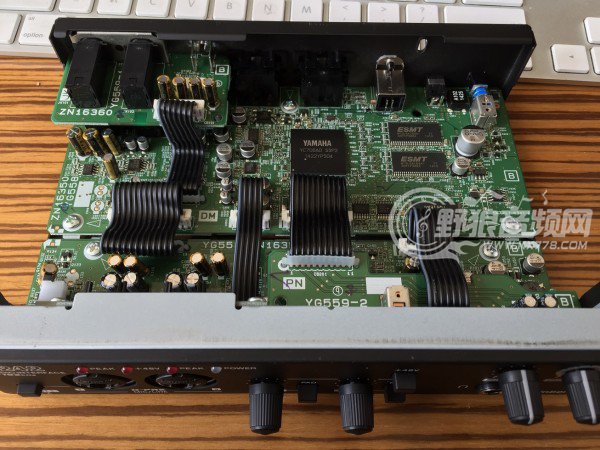

图22：电路板全貌。点击看大图

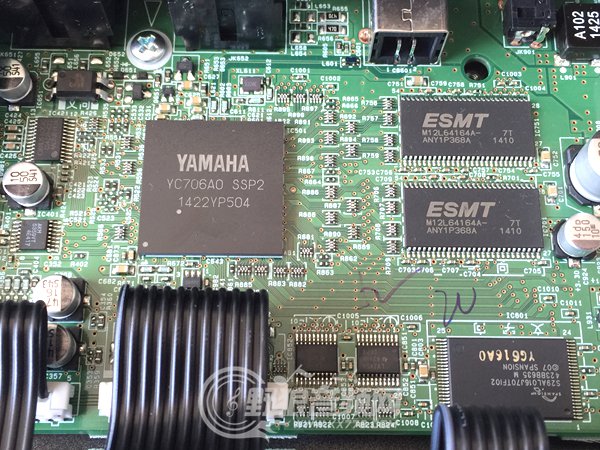

图23：主DSP芯片上有雅马哈的LOGO，还可以看到两颗台湾晶豪M12L64164A，
因为这台音频接口带有DSP效果的功能，所以比普通的声卡多了不少相关原件
因为这台音频接口带有DSP效果的功能，所以比普通的声卡多了不少相关原件

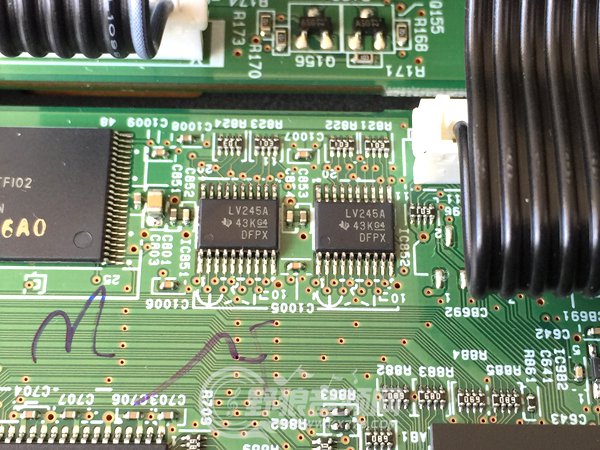

图24：两个LV245A电源管理芯片

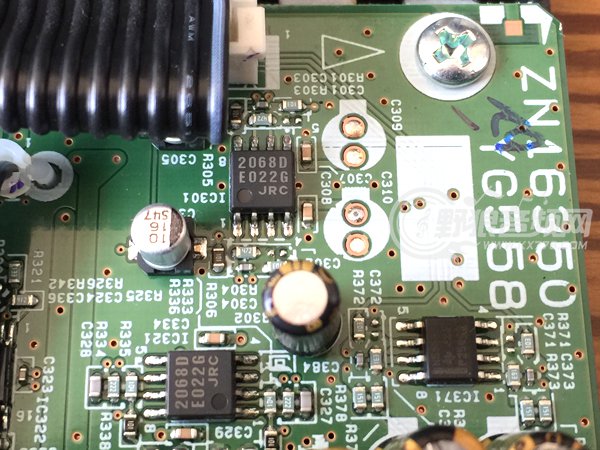

图25：很常见的2068运放，声音特点是监听味，没有修饰和音染，明亮干净

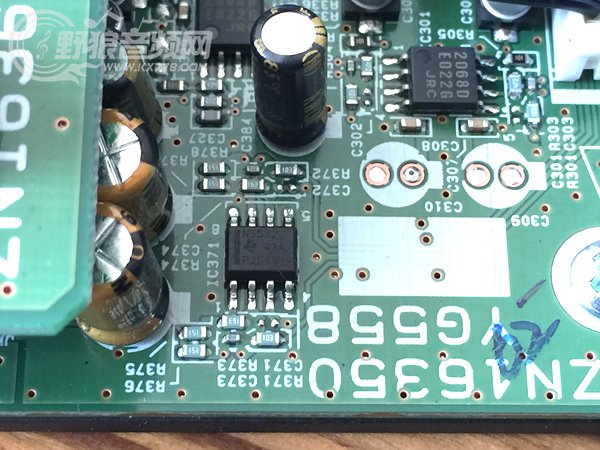

图26：这颗5532双运放特点是音质温暖，电压范围大，保真度高

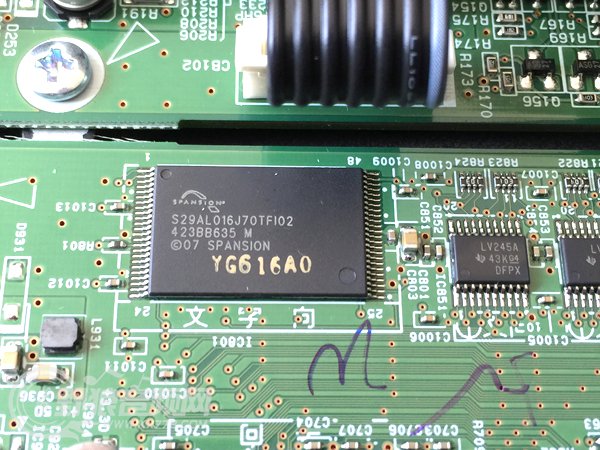

图27：数据存储芯片，应该和自带调音台和效果有关

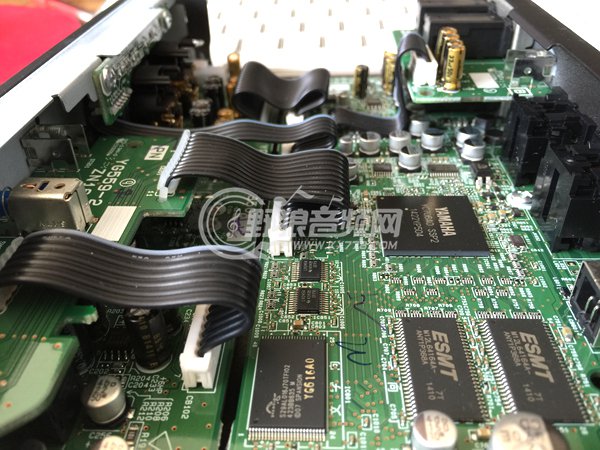

图28：前面板有独立的一块电路板，各板块之间用可插拔的排线连接
