DiyEden SVUSC01 声卡兼耳放试用体验-1

2003年年中的时候，DiyEden.com推出了一款让所有发烧友关注的USB真空管外置声卡，引起一场小小的轰动，但是实用性欠佳，也只是叫好不叫座。这款声卡需要独立的变压器供电，体积较大，但限于客观条件的约束，这款声卡没有一个像样的外壳，这使得不少朋友望而止步。另外，不少发烧友也希望新的真空管声卡能加入耳机放大器。

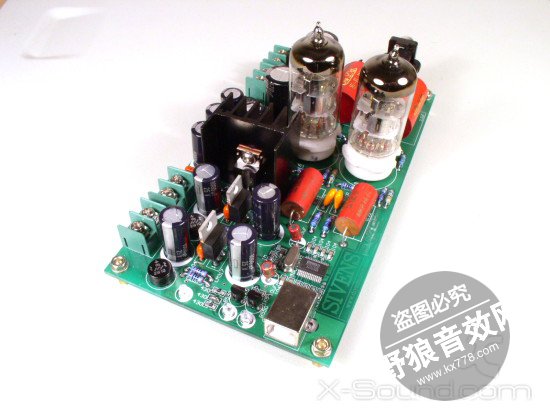

老版本的USB真空管外置声卡

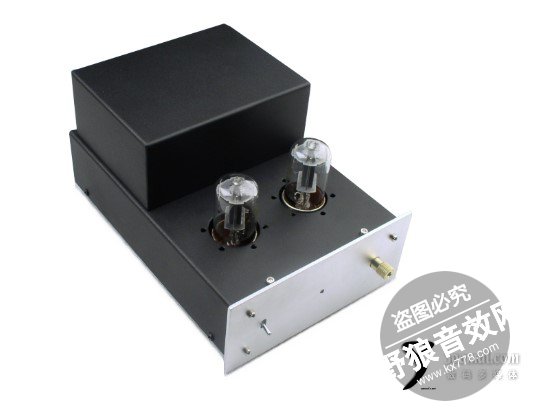

2004年9月下旬，DiyEden.com推出了全新设计的第二代真空管声卡——SVUSC01 。正如大家期待的一样，这次除了全新设计的之外，也有了一个结实、传统也有点土的金属外壳，在前面版有一个6.35mm的输出插座，这就是耳机输出。第二代真空管声卡外形酷似一台传统的真空管前级放大器，事实上，这台声卡就是USB声卡加真空管前级放大器的奇妙组合体。电源开关被放置在前面板上。

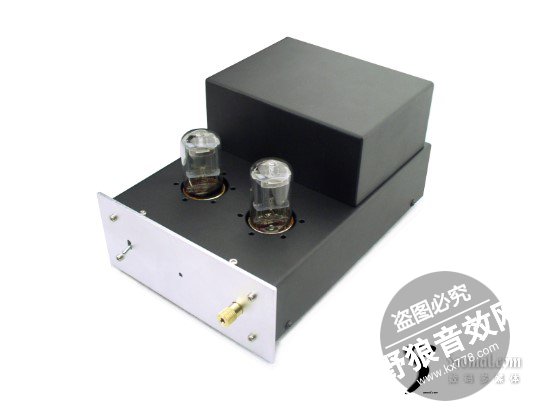

第二代真空管声卡——SVUSC01
何谓前级呢？前级是指的音源到功放这一范围，信号放大器、N段均衡器等都属于前级设备，前级放大器就指的是前级信号放大器。我们在声卡或者音箱上常常听到的4558啊5532啊，都是运算放大器，主要作为前级信号放大用。真空管和集成电路的各自优势不用多说了，使用真空管更容易获得温暖柔和的音色。

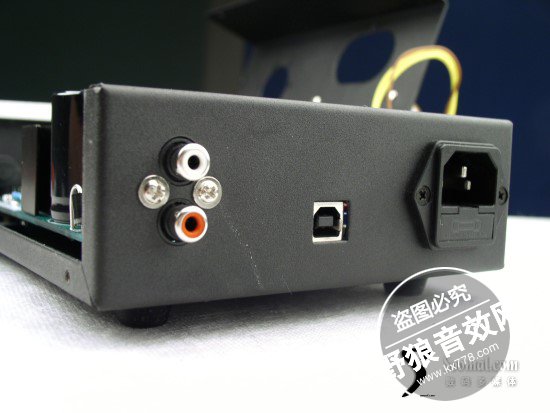

后面板上放置了一组线形输出、电源输入以及USB插座。

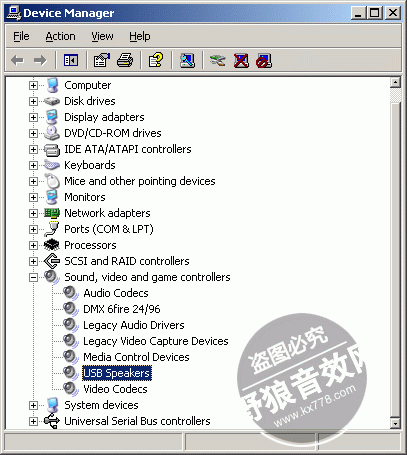

联入电脑之后，系统会很快识别出设备并安装。设备被识别为USB Speakers，在Windows 2000、XP、Server2003中使用都不成问题，在苹果系统中也不会有问题。

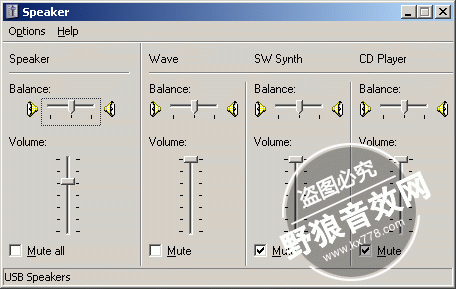

USB Speakers混音器界面

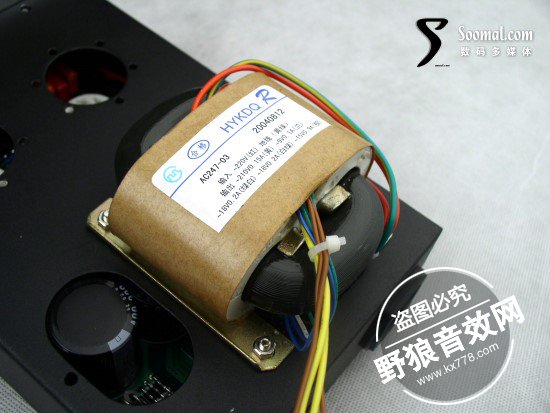

不少朋友会对声卡上方那个大铁疙瘩有兴趣，那是什么呢？其实这是金属牛罩，里面安装了一台50W的R型变压器。在真空管音频设备当中，变压器的好坏对音质的好坏有着很大比重的影响。因为环形变压器可能存在磁漏，新版本的声卡使用了R型变压器。

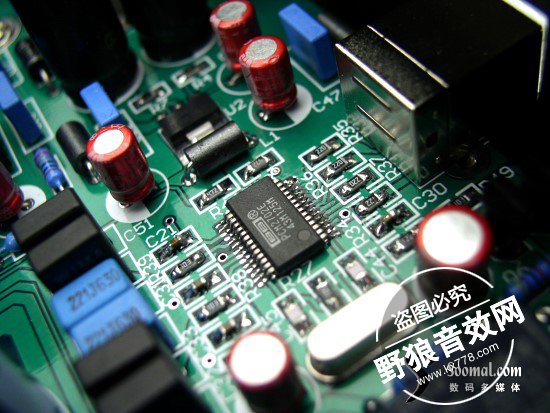

Burr-Brown PCM2702是一颗“16-Bit Stereo DIGITAL-TO-ANALOG CONVERTER with USB Interface”，即USB界面的16bit立体声DAC芯片。上一版本的设计也是采用了这颗芯片。这颗芯片功能单一，就像它的名字一样，只能DIGITAL-TO-ANALOG，所以它不具备一般声卡的录入捕捉功能。这也使得这款声卡只有简单的播放功能。在讲究高度集成的今天，大家很不得一件东西能干万种事情，这款“简单”的家伙怎么能够生存。但是只要你拆开它之后，你会发现它不简单。

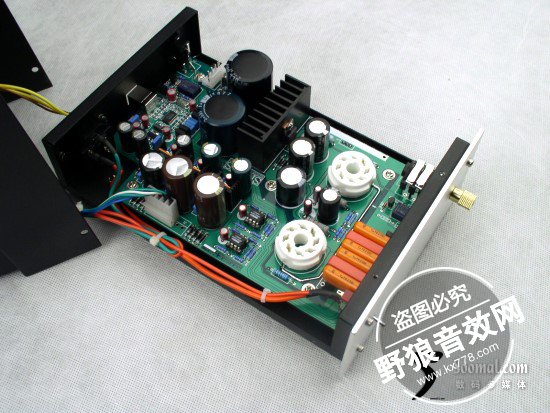

拆开外壳的SVUSC01

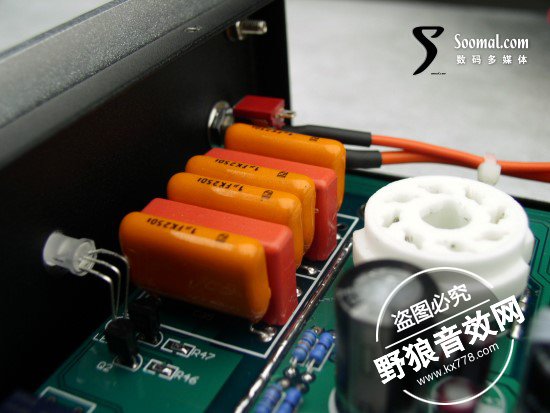

输出耦合电容组。橙色的电容的是Philips MKT，稍微红一点方一点的那种则是WIMA/MKS4。

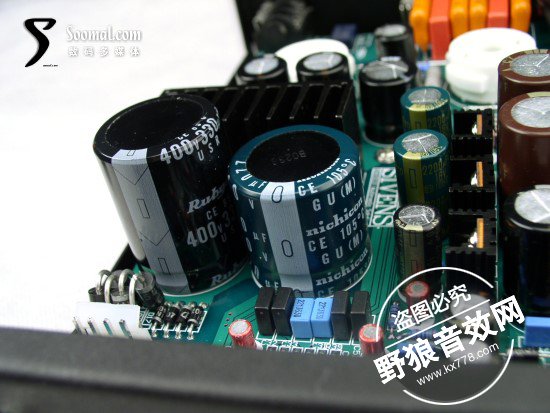

滤波电容组。Rubycon（红宝石）330u/400v/USR系列，Nichicon（你吃糠？-_-!）的220u/400v/GU系列，又是那种巨昂贵的家伙。

黑WIMA（威玛），没什么好说的了，巨高档的设备中才用到的东西。红色的柱状电容品牌为ELNA。

日化、松下金顶、等电容，用于耳机放大器部分的稳压。
大家也看过DiyEden的用料风格了，有网友戏言：“卖电容的来了！”。确实，DiyEden在用料上可以极尽奢侈，低档的家伙是Rubycon（红宝石），这在一般的音频设备中可是吹了又吹的东西。

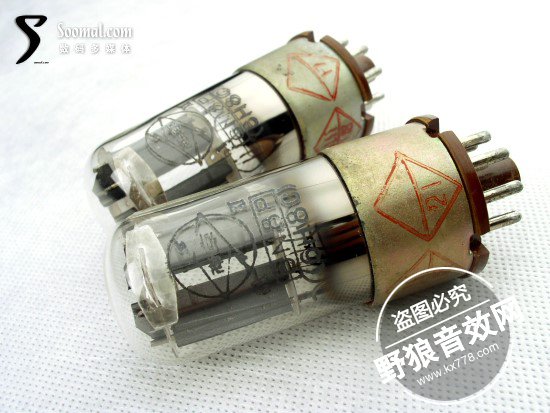

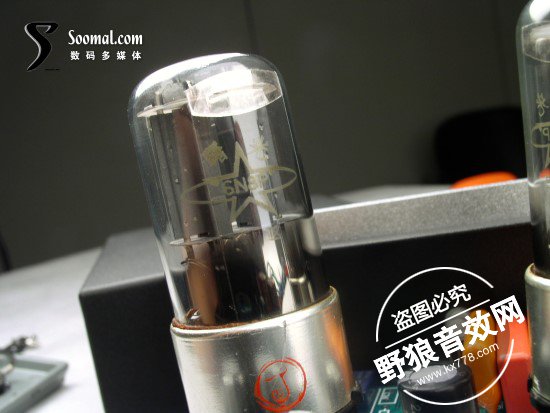

曙光的6N8P，每声道一只。1975年产，合格证上还有“曙光电子管厂革命委员会”的大印，让人#$@#$@。

6N8P有着不少兼容的管子，南京6H8C就是其中一种。这对管子比曙光6N8P还要OLD。基本上，现在的电子管是用一对少一对了。每更换一对管子，必然引起音色上的变化，可玩性大大提高。

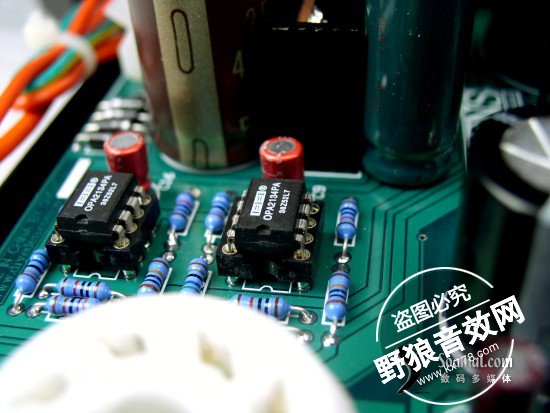

Burr-Brown OPA2134运算放大器，用于耳机放大器部分。安装采用了运放插座形式，因此发烧友可以轻易的来更换兼容的运算放大器来改变风格，可兼容的运放芯片有OPA2132，OP275等。运放采用每声道一颗的并联扩流输出形式，可以较好的推动阻抗300欧左右的耳机。为了保持迷人的“胆味”，这两颗运放只对真空管放大后的信号放大。下面的测试会采用著名的开放式耳机——Sennheiser HD580。HD580售价较贵，为了考虑廉价耳机用户实际需求，我们还会采用一款性价比非常出色的低阻抗耳机——Edifier H500开放式耳机（丰达OEM）来测试。
